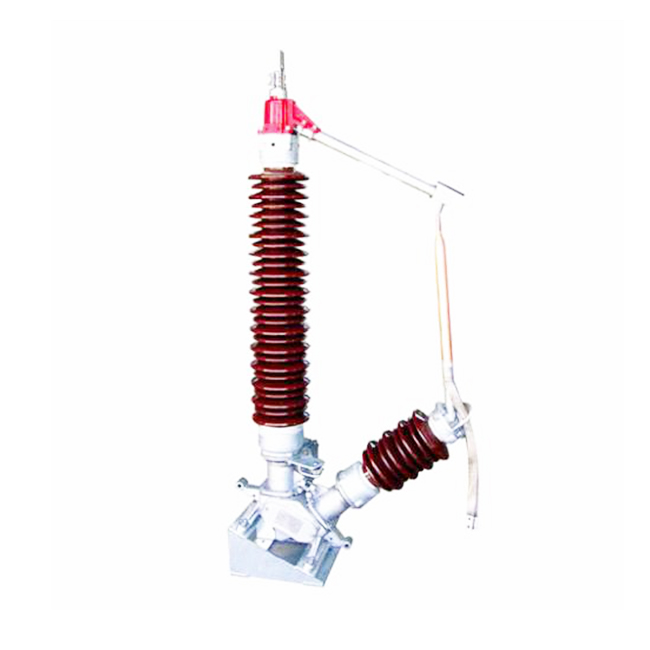

GW13系列中性點戶外高壓交流隔離開關
產品概述
GW13系列中性點戶外高壓交流隔離開關是交流50Hz的戶外裝置，供無載荷情況下，分合變壓器中性點聯線之用。該產品具有外形美觀、結構緊湊、占地面積小、有多種安裝形式、操作靈活輕便等特點，深受廣大用戶的歡迎。
本產品可配用CJ6B電動操動機構，也可配用CS17手動操作機構。
性能特點
1、GW13型變壓器中性點接地隔離開關本體由一個單極組成，開關為不等邊“V”型結構，夾角50°，它是由底座、支座、絕緣子、主導電部分組成，接線端子采用GW5型的接線端子，一般為鋁材質；
2、當電動操動機構或手動操動機構操作開關分合閘時，機構的輸出軸將力矩通過豎直連接管、萬向接裝配傳遞到支座，從而實現分合閘；

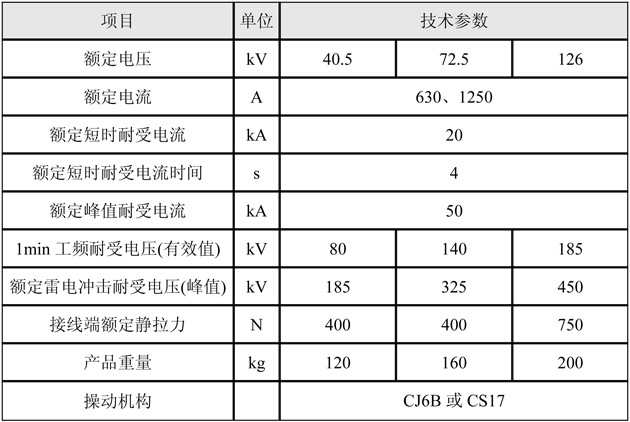

技術參數

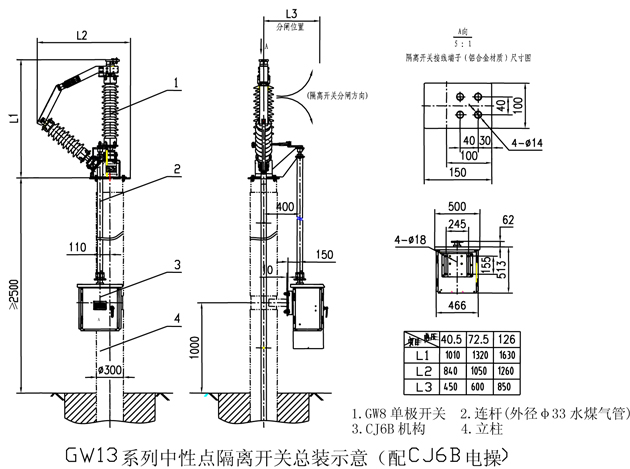

外形尺寸
